3- Cisco Router ve Cisco Switch / Cihaz Tanıma

Router?

Router kelime anlamı olarak 'yönlendirici' olarak ifade edilmektedir. Aslında işlevi de tam olarak bu. Bu cihazlar iki ağ arasında iletişim kurulmasını ve bu iletişimin yönlendirilmesini sağlıyor. Bu işlemi bir yol tarifi gibi düşünebilirsiniz. Routerlar bilmediklerini yollar için yakınlarındaki routerlara " bu yola nasıl giderim?", "bunun bilgisi sende var mı?" şeklinde sorular yöneltiyor. Soruyu alan router eğer biliyorsa yönlendiriyor, bilmiyorsa net bir şekilde hayır diyor.

Şimdi Cisco'nun 1800 serisinden 1841 yönlendiricisinin fiziksel özelliklerine bakalım.

Cisco Router / Ön Yüz

1. Sol üst marka logosu
2. Sağ üst yönlendirici türü
3. Bu güç ledidir. Bu led ya kapalıdır yani güç yok demektir yada yeşil renkte yanıp sönerek booting (çalışıyor, önyükleme yapıyor) anlamına gelir.
4. Bu trafik akışını simgeleyen leddir. Kapalı olduğunda trafik yok, açık oluğunda ise var anlamına gelir.

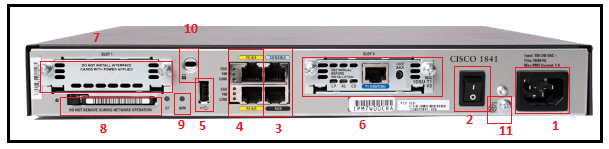

Cisco Router / Arka Yüz

1. Güç kablosunun giriş yeridir.
2. Açma kapama düğmesi
3. Konsol ve Aux bağlantısı noktaları
4. FastEthernet bağlantı noktaları ve yanlarında kullanımda olup olmadığını gösteren led ışıkları var
5. USB bağlantı girişidir.
6. Ağ kartı genişletme yuvası Slot 0 ile gösterilmektedir. Burada bir mumbling takılı ve bu seri kablo takmak için oraya yerleştirilmiş.
7. Ağ kartı genişletme yuvası Slot 1 ile gösterilmektedir. Burada ise üzerinde bir kapak var. Eğer bu slotu kullanıma ihtiyaç yoksa üzerinde kapak olması sağlıklı bir durumdur.
8. Slot 1 in altında kompakt bir flaş yuvası var. Bu yuvada bir kart takılıysa ve kullanılıyorsa hemen yanında bunu belirten bir led var.
9. Bu led işe routera gelişmiş bir entegrasyon modülü takılı olduğunda yanar.
10. Bu bir Kinsington güvenlik yuvasıdır. Güvenlik kablosu takmak için kullanılır. Eğer router yönlendirebileceğiniz bir konumdaysa bu sayede fiziksel olarak güvence altına almış olursunuz.
11. Toprak kablosu takabileceğiniz, şasi toprak bağlantısıdır.

Switch?

Switch, bağlı olduğu bilgisayarların haberleşmesini sağlayan bir ağ donanımıdır. Cihazların birbiriyle haberleşmesini sağlar.Bu cihazlar bilgisayar, yazıcı vb. aygıtlardır. OSI 7 katmanlı modelin 2. ve 3. katmanlarında çalışır. Switch 'anahtarlama' olarak adlandırılır. Üzerinde bulunan portlara cihazlar bağlanır.[3]
Switchlerde asıl amaç, collission denen çakışmayı önlenemek bu sebeple domain yapılarını ayırmak için kullanılır.

Cisco 2950 Switch / Arka Yüz

1. Güç kablosu giriş yeridir.
2. Yedekli güç kaynağı konektörünü temsil eden, RJ45 girişe sahip konsol yönetim bağlantı noktasıdır.
3. Fan.
4. RPS harici güç sağlar. / yedekli güç kaynağı

Cisco Switch / Ön Yüz

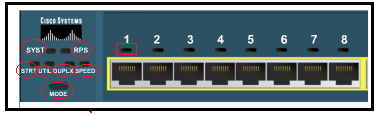

• Switch'in ön tarafında, sol üstte marka, sağ üstte türü/modeli gösterilmektedir.
• 1-24 arası numaralandırılmış 24 adet FastEthernet portu bulunmaktadır.

Tüm ifadelerin yanında veya altında ledler bulunmaktadır.

• SYST: Güç alıp almadığını ve düzgün çalışıp çalışmadığını ifade eder.
• RPS: Anahtar üzerinde yedek güç kaynağı kullanılıyorsa bunun hakkını bilgi verir.
• STAT: Portun durumu hakkında bilgi verir.
• UTIL: Bant genişliğini görüntüler ve Switch tarafından kullanılır.
• DUPLX: Bağlantı noktasının tam veya yarı dubleks olup olmadığını gösterir.
• SPEED: Bağlantı noktasının çalışma hızını gösterir.
• MODE:Bu bir mod düğmesidir. Farklı ledler arasında geçiş yapmak için kullanılır. Böylece işleyiş hakkında kolayca bilgi edinilmesini sağlar.
• 1,2 - 24'e kadar olan bağlantı portları üzerinde led bulunmaktadır. Bu ledler çalışıp çalışmadığını, bir trafiğin olup olmadığı hakkında bilgi verir.
